f塑料离心泵

更新:2019/7/25 21:18:53      点击:
  • 品牌:   国产品牌
  • 型号:   IHF型f塑料离心泵
  • 市场价:    元
  • 优惠价:    元 (价格 面议)

产品介绍

IHF型f塑料离心泵

 一、性能参数范围

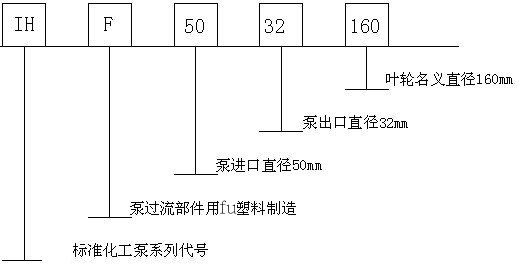

 二、型号及意义



 三、产品概述

      IHF系列f塑料为单级、单吸、悬臂式离心泵,泵体采用金属外壳内衬f塑料,叶轮、泵盖采用金属嵌件外包f塑料压制成型。安装尺寸符合ISO2858标准。本产品结构合理,性能稳定。广泛用于汽车洗酸、制酸制碱、喷漆工艺、有色金属冶炼中的电解液输送、离子膜项目中的lu水输送、废水处理、电镀等行业。适用温度:-20℃至100℃

四、 IHF型氟f塑料离心泵性能参数表


型号 转速n=2900   r/min 转速n=1450   r/min
流量  (m3/h)  扬程 (m) 电机功率(kw) 汽蚀余量(m)  效率   流量  (m3/h)  扬程 (m) 电机功率(kw) 汽蚀余量(m)  效率  (%)
*IHF40-25-125 6.3 20 1.5 3 41 3.2 5 0.37 3 35
*IHF40-25-160 6.3 32 2.2 3 36 3.2 8 0.37 3 30
*IHF40-25-200 6.3 50 4 3 30 3.2 12.5 0.75 3 25
IHF50-32-125 12.5 20 2.2 3 51 6.3 5 0.55 3 45
IHF50-32-160 12.5 32 4 3 46 6.3 8 0.55 3 40
IHF50-32-200 12.5 50 7.5 3 39 6.3 12.5 1.1 3 33
IHF65-50-125 25 20 3 3.5 62 12.5 5 0.55 3.5 55
IHF65-50-160 25 32 5.5 3.5 57 12.5 8 1.1 3.5 51
IHF65-50-200 25 50 11 3.5 52 12.5 12.5 1.5 3.5 46
IHF80-65-125 50 20 5.5 4 69 25 5 2.2 4 64
IHF80-65-160 50 32 11 4 67 25 8 1.5 4 62
IHF80-65-200 50 50 15 4 63 25 12.5 2.2 4 57
  IHF100-80-125 100 20 11 4.5 77 50 5 1.5 4.5 74
  IHF100-80-160 100 32 15 4.5 73 50 8 2.2 4.5 69
  IHF100-80-200 100 50 30 4.5 73 50 12.5 5.5 4.5 68
  IHF125-80-160 160 32 30 5 70 80 8 5.5 5 74
   IHF125-100-200 200 50 15 5 65 100 12.5 11 5 71

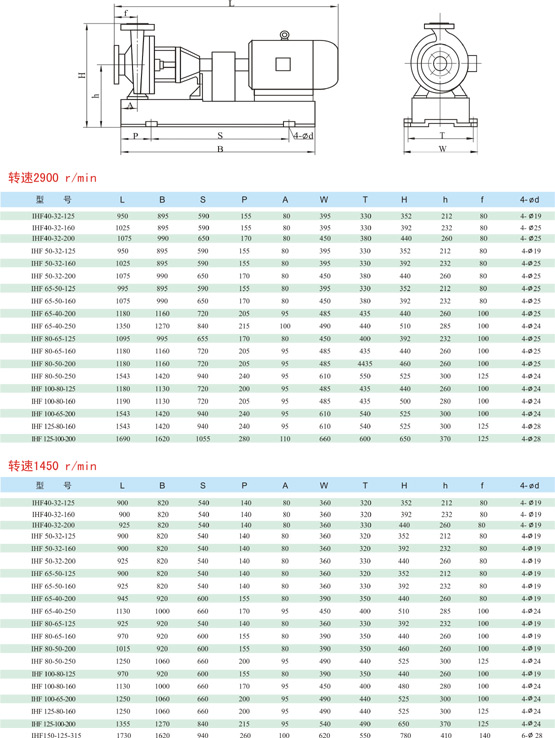

IHF型f塑料离心泵安装尺寸表


型号 L B S P A W T H h f
IHF-50-32-125 950 895 595 155 80 395 345 352 212 80
IHF-50-32-160 1025 895 595 155 80 395 345 392 232 80
IHF-50-32-200 1075 995 655 170 80 450 400 440 260 80
IHF65-50-125 995 895 595 155 80 395 345 352 212 80
IHF65-50-160 1075 998 655 170 80 450 400 392 232 80
IHF65-40-200 1240 1155 730 200 80 500 500 440 260 100
IHF65-40-250 1350 1270 840 215 100 490 450 510 285 100
IHF80-65-125 1095 995 655 170 80 450 500 392 232 100
IHF80-65-160 1240 1155 730 200 80 500 500 440 260 100
IHF80-50-200 1240 1155 730 200 80 500 610 460 260 100
IHF80-50-250 1543 1420 940 240 95 610 490 525 300 125
IHF100-80-125 1240 1140 740 200 95 490 490 440 260 100
IHF100-80-160 1355 1270 840 215 95 490 610 480 280 100
IHF100-65-200 1543 1420 940 240 95 610 610 525 300 100
IHF125-80-160 1543 1420 940 240 95 610 610 525 300 125
IHF125-100-200 1700 1620 1060 290 110 660 660 650 370 125

六、法兰尺寸表


               进口法兰尺寸            法兰尺寸
型号 c a b e n-Φd k g i j n-Φt
IHF50-32-125 50 165 125 20 4-Φ17。5 32 140 100 18 4-Φ17。5
IHF50-32-160 50 165 125 20 4-Φ17。5 32 140 100 18 4-Φ17。5
IHF50-32-200 50 165 125 20 4-Φ17。5 32 140 100 18
IHF65-50-125 65 185 145 20 4-Φ17。5 50 165 125 20 4-Φ17。5
IHF65-50-160 65 185 145 20 4-Φ17。5 50 165 125 20 4-Φ17。5
IHF65-40-200 65 185 145 20 4-Φ17。5 40 150 110 18 4-M16
IHF65-40-250 65 185 145 20 4-Φ17。5 40 150 110 18 4-M16
IHF80-65-125 80 200 160 20 8-Φ17。5 65 185 145 20 4-Φ17。5
IHF80-65-160 80 200 160 20 8-Φ17。5 65 185 145 20 4-Φ17。5
IHF80-50-200 80 200 160 20 8-Φ17。5 50 165 125 20 4-M16
IHF80-50-250 80 200 160 20 8-Φ17。5 50 165 125 20 4-M16
IHF100-80-125 100 220 180 22 8-Φ17。5 80 200 165 20 8-M16
IHF100-80-160 100 220 180 22 8-Φ17。5 80 200 165 20 8-Φ17。5
IHF100-65-200 100 220 180 22 8-Φ17。5 65 185 145 20 4-Φ17。5
IHF125-100-200 125 250 210 22 8-Φ17。5 80 200 160 20 8-Φ17。5
IHF125-80-161   250 210 22 8-Φ17。5 100 220 180 20 8-Φ17。5
注:如用户所需参数不在此表范围,可根据用户要求予以调整


五IHF型f塑料离心泵安装尺寸表
