IH泵

更新：2020/12/14 9:44:05 点击：

品牌：国产
型号： IH
市场价：元
优惠价：元 (价格面议)

产品介绍

一、IH型系列泵的性能范围：
流量Q：6.3～400m³/h           扬程H：5～132m
转速n：2900、1450r/min     配带功率：0.55～110KW
进口直径：50～200mm         工作压力：1.6Mpa

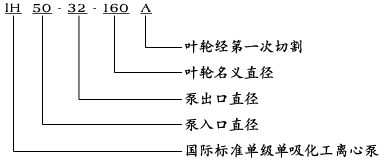

二、泵型号意义：
例：IH50-32-160A

三、产品概述：

IH型化工离心泵是单级单吸（轴向吸入）悬臂式离心泵，供输送不含固体颗粒、具有腐蚀性、粘度类似水的液体。其标记、额定性能和尺寸等效采用国际标准ISO2858，具有性能范围广、效率　高、三化水平高和维修方便等特点，其效率比F型泵平均提高5百分之，是国家推广的节能产品。

四、泵的结构：
IH型泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。

五、泵结构特点：
泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴器的中间联接件，即可退出转子部件进行检修。这是国际上通用的一种结构形式。

六、泵旋转方向：
泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

七、泵轴封型式：
填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封lq，润滑、清洗用。
八、机械密封：

单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起lq作用。
泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。

九、性能参数表

型号	进口←	出口→	流量	扬程	配件	叶轮直径
规格	mm	mm	(m3/h)	(m)	功率(KW)	mm
IH50-32-125	50	32	12.5	20	2.2	125
IH50-32-125	50	32	6.3	5	0.55	125
IH50-32-160	50	32	12.5	32	3	160
IH50-32-160	50	32	6.3	8	0.55	160
IH50-32-200	50	32	12.5	50	5.5	200
IH50-32-200	50	32	6.3	12.5	0.75	200
IH50-32-250	50	32	12.5	80	11	250
IH50-32-250	50	32	6.3	20	1.5	250
IH65-50-125	65	50	25	20	3	125
IH65-50-125	65	50	12.5	50	0.55	160
IH65-50-160	65	50	25	32	0.5	160
IH65-50-160	65	50	12.5	5	0.75	200
IH65-40-200	65	40	25	50	7.5	200
IH65-40-200	64	40	12.5	12.5	1.1	250
IH65-40-250	64	40	25	80	15	250
IH65-40-250	65	40	12.5	20	2.2	125
IH80-65-125	80	65	50	20	5.5	125
IH80-65-125	80	65	25	5	0.75	160
IH80-65-160	80	65	50	32	7.5	160
IH80-65-160	80	65	25	8	1.5	200
IH80-50-200	80	50	50	50	15	200
IH80-50-200	80	50	25	12.5	2.2	250
IH80-50-250	80	50	50	80	22	315
IH80-50-250	80	50	25	20	3	315
IH80-50-315	80	50	50	125	37	125
IH80-50-315	80	50	25	32	5.5	125
IH100-80-125	100	80	100	20	11	160
IH100-80-125	100	80	50	5	1.5	160
IH100-80-160	100	80	100	32	15	200
IH100-80-160	100	80	50	8	2.2	200
IH100-65-200	100	65	100	50	22	250
IH100-65-200	100	65	50	12.5	4	250
IH100-65-250	100	65	100	80	37	315
IH100-65-250	100	65	50	20	5.5	315
IH100-65-315	100	65	100	125	75	200
IH100-65-315	100	65	50	32	11	200
IH125-100-200	125	100	200	50	45	250
IH125-100-200	125	100	100	12.5	7.5	250
IH125-100-250	125	100	200	80	75	315
IH125-100-250	125	100	100	20	11	400
IH125-100-315	125	100	100	32	15	250
IH125-100-400	125	100	100	50	30	315
IH150-125-250	150	125	200	20	18.5	250
IH150-125-315	150	125	200	32	30	315
IH150-125-400	150	125	200	50	55	400
IH200-150-250	200	150	400	20	37	250
IH200-150-315	200	150	400	32	45	315
IH200-150-400	200	150	400	50	75	400
